产品详情
点击图片查看原图产品价格 面议
最小起订量：1 台 可售数量：1000 台
|
1 功能用途
KS-10型轴连接闸位计适用于江河、湖泊、水库、船闸、水电站及供、排水工程的闸门开度观测测量，可以采用同轴联接、链轮联接、齿轮联接以及其他直接联接方式和被测闸门耦合，仪器本身设计有一体化的行程控制开关，可以直接设定行程限位控制点。同时，本系列仪器又可与闸门启闭机控制装置、电显示器联接组成显示、控制系统；与计算机系统联接组成水电站、闸门、水位综合测量控制系统；与通信机连接，作为水文自动测报系统、水情卫星遥测系统的数字终端设备使用。

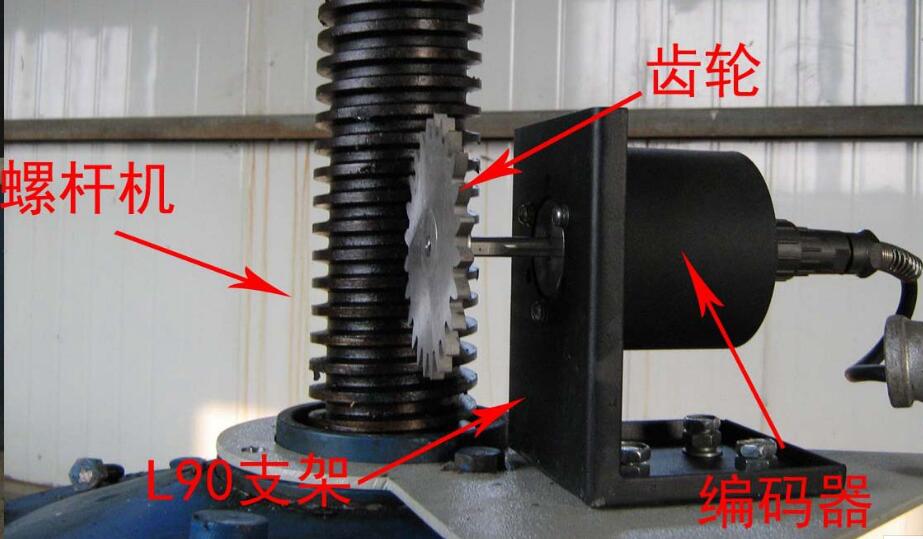

本仪器可用于平板闸、弧形闸、螺杆启闭机、卷扬机上的开度测量及行程限位控制。
2 工作原理

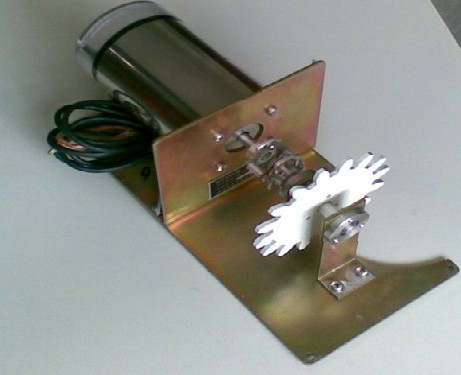

KS-10型轴连接闸位计由机械或光电编码器、行程开关装置和相适应的耦合器组成。闸门运动通过耦合器带动编码器旋转，即可输出与闸位相对应的格雷码编码信号和对应的机械行程通断信号。
KS-10型轴连接闸位计的分辨力为0.5cm或1cm。其工作过程为：当闸门作垂直运动或旋转运动，与闸门相连的耦合器即作同步运动，耦合器再驱动编码器的主轴转动，即可通过编码器的电插座输出与转动位置相对应的闸位编码电信号（格雷码）。对于平板闸，输出信号经硬件或软件译码，用于显示、观测；对于弧形或人字形闸门，由电显示器或计算机对格雷码进行自动换算或数字处理后输出。

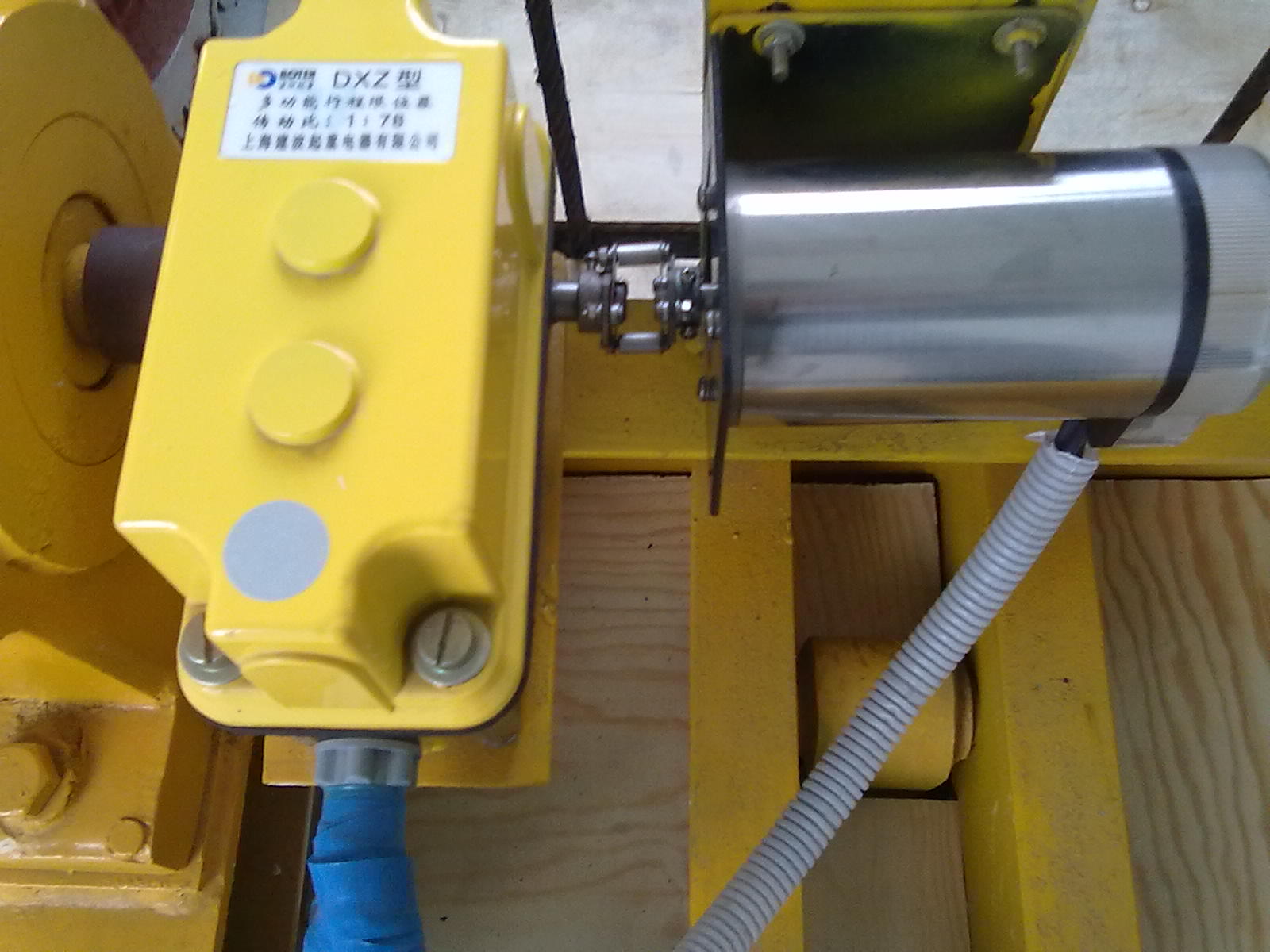

在编码器旋转的同时，一体化行程开关装置的中轴通过减速器也在同步旋转，如到达限位状态，即输出“通”或“断”的信号给控制器。
3 技术参数
a. 测量范围： KS-10-B(机械编码器)：0～10m；
KS-10-G(光电编码器)：0～20m；
b. 分辨力：1cm（机械编码器）； 0.5、0.1cm（光电编码器）；
c. 输出码：机械编码器：格雷码10～13bit；
光电编码器：变位格雷码13～16bit；
e. 传输距离：500米以内；
f. 耦合方式：轴连接耦合、齿轮耦合或链轮耦合；
g. 输出形式：(1) 通断触点：3A/220VAC； (2) OC门：30mA/30VDC。
3.1 通信接口（选装）
(1) RS485接口：MODBUS协议或其它。
(2) 4～20mA模拟量信号输出。
3.2 使用环境
a 环境温度： -25℃～85℃；
b 相对湿度： <90%(40℃)；
D 电源电压：12～24VDC。
3.3 电显示器（选配）
|
