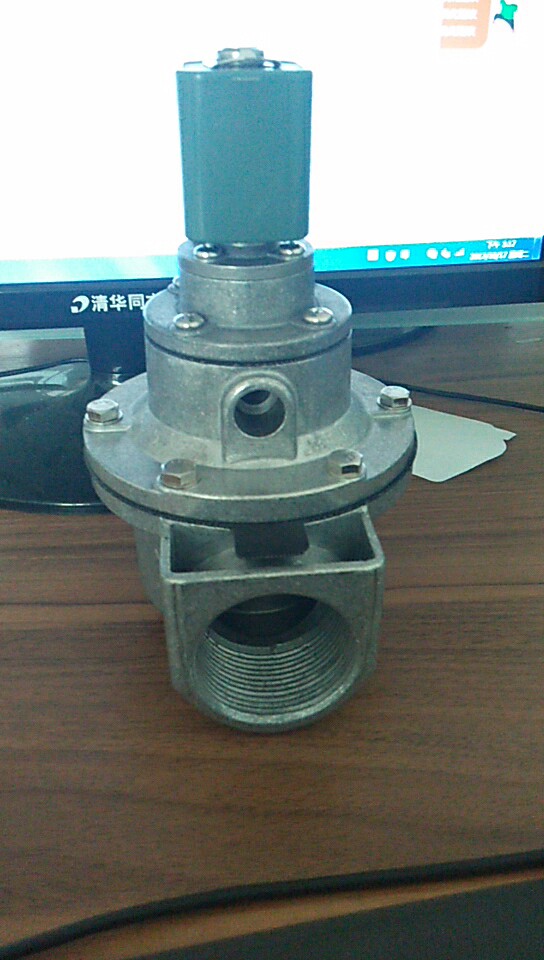

6分直角脉冲阀为直角式阀，其进出口之间夹角为90°，适用于气包与喷吹管之间的安装链接，气流，能提供符合要求的清灰气脉冲。

6分直角脉冲阀工作原理：

膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气后，压缩空气通过节流孔进入后气室，此时后气室压力将膜片紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。

脉冲控制仪的电信号使脉冲阀衔铁移动，阀后气室放气孔打开，后气室迅速失压。膜片后移，压缩空气通过阀输出口喷吹。脉冲处于“开启”状态。

脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片紧贴阀出口，电磁脉冲阀又处于“关闭”状态。

6分直角脉冲阀安装方法：

脉冲阀输入端（IN）与储气筒金属管相连接，其输出端与除尘箱喷吹管连接，连接螺纹间均填以四氟乙烯生料带紧固密封。
