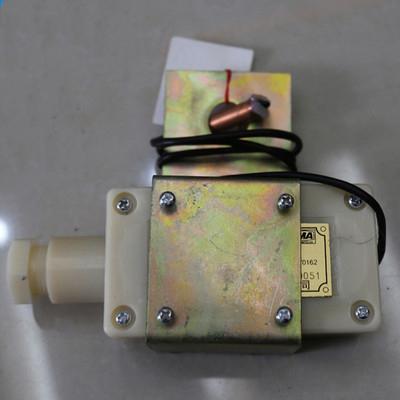

GSC4矿用速度传感器

用途:

GSC4矿用转速传感器与KHP128-Z型煤矿用带式输送机保护装置主机配套使用，本设备适用于煤矿有瓦斯、煤尘BAO炸危险的环境，作为KHP128-Z型煤矿用带式输送机保护装置主机的转速传感器，通过测量矿用带式输送机需要测试点的速度，当被测速度不符合额定值时向主机提供触发信号。性能特点：GSC4转速传感器具有结构简单、安装方便，电路采模块化设计。整体封装，体积小、重量轻。矿用转速传感器探头接收到旋转磁铁送来的频率信号，转速传感器根据额定值与其进行比较，正常时输出高电平信号，当不符合额定值时转速传感器输出低电平。并有脉冲信号输出，有主机设定保护值。

主要性能技术参数

本安参数:  Ui: DC12.5V, Ii:40mA  Li：2.3mH   Ci：4.7μF

输出信号：（A型机）电平信号: 低电平≤0.5V,高电平≥3V（B型机）脉冲信号输出：方波、转速传感，每转输出一个脉冲信号

额定电压：DC 12V；

工作电流：≤50mA；

测量范围：(0～4)转/秒。

基本误差：±2.5%

线性误差：±2.5%

回程误差：2.5%

重复性：1.5%
