数字型指针LDS-200锚杆拉拔仪 钢筋拉力计电动式

数字型指针LDS-200锚杆拉拔仪 钢筋拉力计电动式 性能稳定

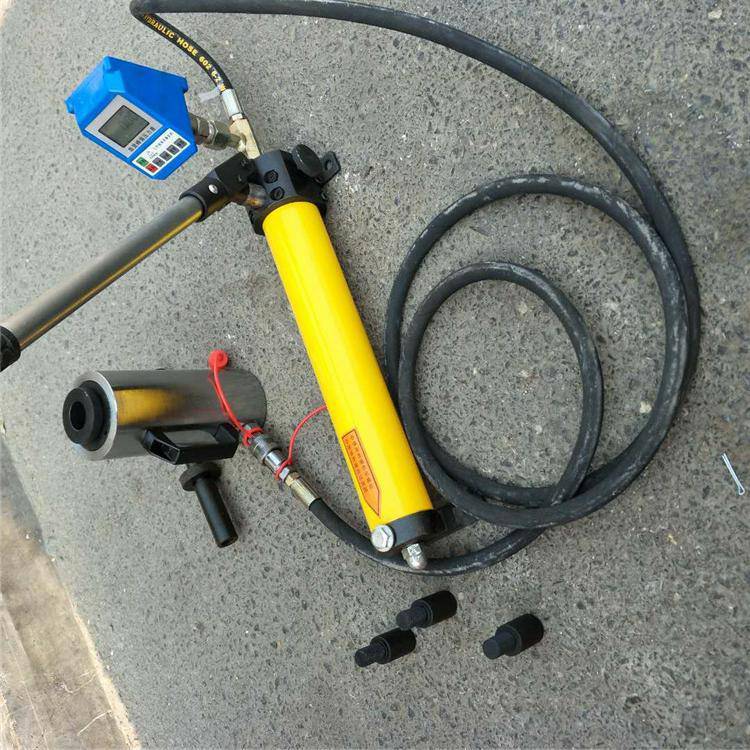

锚杆拉拔仪是测定锚杆锚固力的一种检测工具，他对锚喷支护理论、各种锚杆的研究以及工程质量的检测具有重大作用。本型号锚杆拉力计由手压泵和拉力缸以及带快速接头的高压油管、锚具、转换头、拉杆、压力表等组成，具有体积小、重量轻、携带方便、操作简单、安全等特点，广泛应用于煤炭、国防、隧道及交通运输等多种坑道作业；手压泵还可以单独作为输送小流量高压油的动力源，拉力缸还可以作为千斤顶使用。锚具为锚索类产品试验配件，拉杆、转换接头为膨胀螺栓、锚杆等带螺纹类产品试验配件。

LDS-200型矿用锚杆拉力计⑴ 最 大 拉 力： 20 t；⑵ 额 定 压 力： 55 MPa；⑶ 活 塞 行 程 （加回程弹簧）： 20 mm；⑷ 活 塞 面 积： 86平方厘米；⑸ 手 摇 力（达到额定压力）： 25㎏；⑹ 重 量: 约30 ㎏。

结构和工作过程

1、手压泵：主要由泵体、压杆及油桶组成，泵内设有吸、排油阀、卸荷阀等。

2、 拉力缸采用空心柱塞缸形成，主要由缸体和柱塞两部分组成。

3、 工作过程

1）检查油量：逆时针方向打开手压泵的卸荷阀，使拉力缸中的液压油回到手压泵的油桶中。打开油桶端部的堵头，检查油量，如油不满，应加注2号锭子油或20号机械油。2）排气：液压系统刚刚连接好的时候，油管油桶中常常混有空气，为了使系统正常工作，这些空气必须排掉。排气的方法是把手压泵放在比拉力缸稍高的地方，摇动手压泵，使拉力缸活塞伸出，再打开放卸阀使活塞缩回，连续几次即可。注意：排气时不能加压3）操作：注意：手压泵必须摆成水平位置工作，检查完毕，逆时针方向拧动放卸阀，使压力表读数降到零，再把各部件从锚杆上卸下，卸下高压胶管，把防尘帽拧上。
