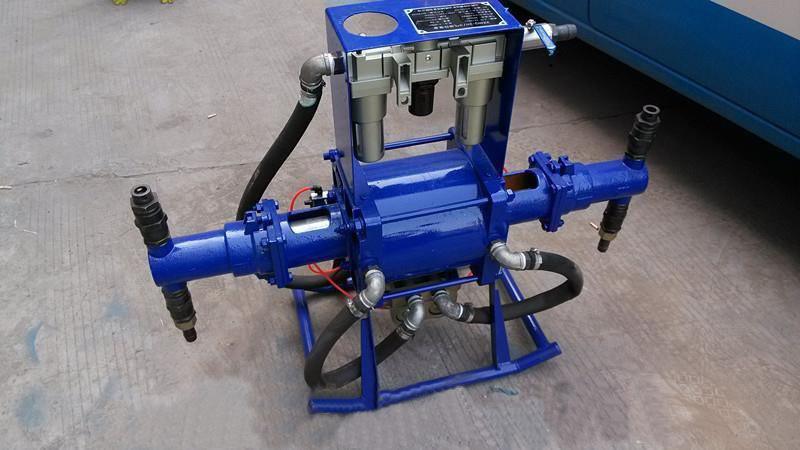

ZBQ-27/1.5煤矿用气动注浆泵 气动注浆泵带搅拌桶

ZBQ-27/1.5煤矿用气动注浆泵 气动注浆泵带搅拌桶

一．ZBQ-27/1.5煤矿用气动注浆泵组成：

型号为：ZBQ27/1.5（或者QB152），QB152便携式注浆泵的组成部分包括：盖型螺母、上螺帽、气缸体，内六方螺钉、 螺母、进气口、排浆口、泵体部分、注浆部分、进浆口。

二．ZBQ-27/1.5煤矿用气动注浆泵型号说明以及参数：

Z:注浆 B：泵   Q：气动 27：额定流量27L/min 1.5：额定工作压力1.5Mpa

ZBQ27/1.5（或者QB152）

工作气压：0.4-0.63Mpa;        流量:22-30L/min

活塞行程 100mm                排浆压力 ：1.5 MPA

出浆量 27 L/min               质量 16kg

耗气量：0.5 m3/min            往复次数次/min： ≤15次/min

通气管径：3/4″               尺寸：1100*207*330mm

三．ZBQ-27/1.5煤矿用气动注浆泵特点：

1、体积小、重量轻、移动搬运方面，适应移动频繁的多点注浆。

2、由于采用气压传动，使泵的注浆性能非常适合于注浆压力低时需要大流量，而注浆压力升高时需要小流量的工况。

3、因采用气压传动在易燃、高爆、淋水、尘埃大等工作环境下也可使用。

4、在浆液比要求不十分严格的条件下可用一泵就可实现双液注浆，大大降低施工设备购置费用

四．ZBQ-27/1.5煤矿用气动注浆泵维护方法：

1.拆除注浆缸上的U型卡，抽出注浆缸，必要时拧下进浆帽。

2.将小活塞两端的螺母拧松，拆下小活塞杆。

3.拆除泵体和气缸间的螺栓，将泵体与气缸分离。

4.拧下气缸顶部的盖形螺母。

5.将活塞推到气缸最深处，从活塞上拧下传动杆，再拧下露出的控制杆。

6.再将活塞杆拧入活塞中几扣，将活塞部分从气缸中拉出。
