产品详情
点击图片查看原图产品价格 面议
最小起订量：1 台 可售数量：999 台

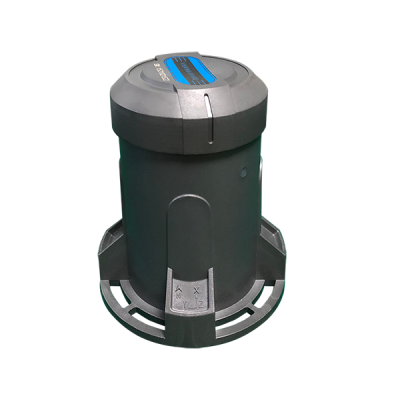

ZD2000无线倾角振动传感器(简称FC-ZD2000) 是一款集数据采集、无线通信、电池供电、自我防护于一体的三轴倾角、振动监测传感器，主要功能是实时监测倾斜、振动变化并实时上传。
二、工作原理
ZD2000采用内置76AH高密度锂亚电池供电,4G全网通通信方式，实现了传感、供电、采 集、通信于一体的结构设计。
ZD2000内部集成三轴MEMS加速度传感器、定位模块，实现多要素采集；
ZD2000采用极低功耗设计，需要定时采集或传感器发生倾斜或振动时，立即切换至工作 模式，并连续加报。
三、产品特点
Ø 多要素采集
同时采集三轴加速度、倾角、振动频率、三轴加速度、电池电压、环境温度、定位 信息等要素，大大增加采集数据相关性，便于后续数据分析；
Ø 超长续航、无需光照、无需外部供电
传感器通过超低功耗的设计，使用锂亚电池+4G通信方式，可持续工作60个月，无需光照，无需外部供电，特别适用于阳光无法直射的场景；
Ø IP68防护等级
采用一体化全密封结构设计，整体采用高强度、耐老化工程聚氨酯材质，防护等级到达IP68，适用野外严酷的自然环境；
Ø 实时采集、触发式上报
定时采集+触发式上报的工作方式让FC-ZD2000可在极低功耗下，实时捕捉监测对象的变化，可用于研究长期运动规律、监测预警、设备现场防盗；
Ø 现场操作简单
土建施工简单，配件齐全，现场无需接线，减少现场工作量，防止现场接线错误导致的故障；
Ø 远程参数配置、固件升级
现场无需进行参数配置，全部远程操作，同时可远程固件升级，远程实现产品定制需求。
四、技术参数
|
测量要素 |
倾角、加速度、振动频率 |
|
|
倾角 |
量程 |
±90° |
|
分辨率 |
0.001° |
|
|
精度 1 |
0.005° (±15°) |
|
|
精度 2 |
0.01°(±90°) |
|
|
温漂 |
＜0.01° (-20~+50℃) |
|
|
加速度 |
量程 |
±2g |
|
分辨率 |
0.01mg |
|
|
精度 |
0.1mg |
|
|
振动 |
振动频率 |
分辨率:1Hz 量程:1~128Hz |
|
振幅 |
分辨率 1mg，精度 3mg |
|
|
注:适用于振幅 10mg 以上的振动监测 |
||
|
LBS 定位 |
精度 |
150m(标配) |
|
GPS 定位 |
精度 |
10m (可选) |
|
上报间隔 |
0s~7200s，默认 7200s |
|
|
通信方式 |
无线通信 |
2/3/4G全网通 (电信仅支持4G) |
|
供电方式 |
锂亚电池 |
可持续工作60个月 (采集上报周期2小时) |
|
平均功耗 |
小于 0.65mA@DC 3.6V (采集上报周期2小时) |
|
|
通信规约 |
《地质灾害监测通讯技术要求》(遵守 MQTT v3.1.1 标准协议) |
|
|
外形尺寸 |
底部外径13cm，高度15cm |
|
|
产品材质 |
高强度、耐老化工程聚氨酯 |
|
|
产品重量 |
1.5Kg |
|
|
工作温度 |
-20℃~+85℃ |
|
|
防护等级 |
IP68 |
|
五、行业应用
Ø 地质灾害监测；
Ø 铁塔倾斜监测；
Ø 桥梁倾斜监测；
Ø 结构安全监测。
六、安装

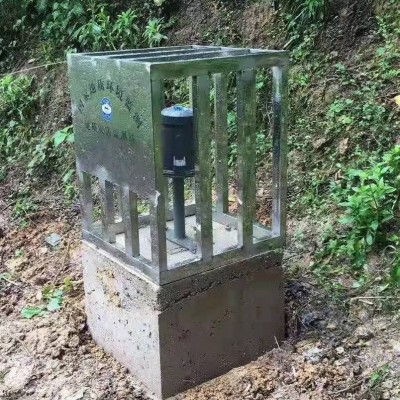

方法一：地表安装，适用于边坡、滑坡等，需要使用地埋式安装支架套件
|
地埋支架套件 |
|
|
高度 |
65cm |
|
圆盘大小 |
Φ 13cm |
|
重量 |
1.8kg |
|
其他配件 |
固定螺栓螺母 |
方法二：壁挂式安装 (需使用壁挂式支架套件)，适用于危房、铁塔等
