产品详情
点击图片查看原图产品价格 ￥999000.00元/台
最小起订量：1 台 可售数量：150 台
|
部位 |
项目 |
参数 |
|
整机 |
外形尺寸（长×宽×高）mm |
17257X2615X3118/（3818） |
|
适应断面（宽×高）m |
18.0x13.3 |
|
|
凿岩机 |
HC109(标配) |
|
|
凿孔直径 mm |
φ45～φ102 |
|
|
钎杆长度 mm |
4915/5525/6400(选配) |
|
|
钻孔深度 mm |
4610/5214/6000 5214 |
|
|
钻孔速度 m/min |
0.8-2 |
|
|
主电机功率kw |
75 |
|
|
液压油箱容积L |
350 |
|
|
总重 kg |
29000 |
|
|
钻臂 |
凿岩机型号 |
HC109 |
|
回转 |
360° |
|
|
伸缩行程mm |
1800 |
|
|
推进器俯/仰 |
95°/3° |
|
|
推进器补偿mm |
1800 |
|
|
服务工 作平台 |
工作范围（长x宽 m） |
14.4x12.2 |
|
举升力（KG） |
500 |
|
|
底盘 |
发动机功率kw |
120 |
|
铰接转向 |
±40° |
|
|
轮胎 |
14×R24 |
|
|
变速箱 |
Clark 24000
|
|
|
前桥 |
Dana 114
|
|
|
后桥摆角 |
±8° |
|
|
接近角/离去角 |
17°/14° |
|
|
最小转弯半径m |
外>8.2/内>4.8 |
|
|
行走速度km/h |
<14 |
|
|
爬坡能力（％） |
<25 |
|
|
最小离地间隙mm |
343 |

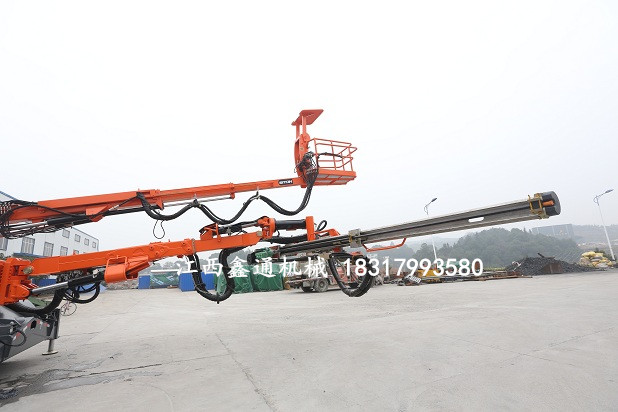

钻臂的性能特点：
1.采用直接定位控制方式，钻臂的定位用一个操作手柄来控制大臂摆动，快速、准确定位；
2. 采用完全液压平动钻臂机构设计可俯仰钻臂移动时全方位保持推进梁平行，可钻上向孔和下孔平行。
3.钻臂设有可伸缩功能，二次补偿增大打孔范围，使设备适应多种不同大小巷道断面适应提供经济性。
4.钻臂上各油缸及阀块均设有保护措施防止落物损坏。
5.钻臂上各销轴采用膨胀轴设计安全、易拆卸。
