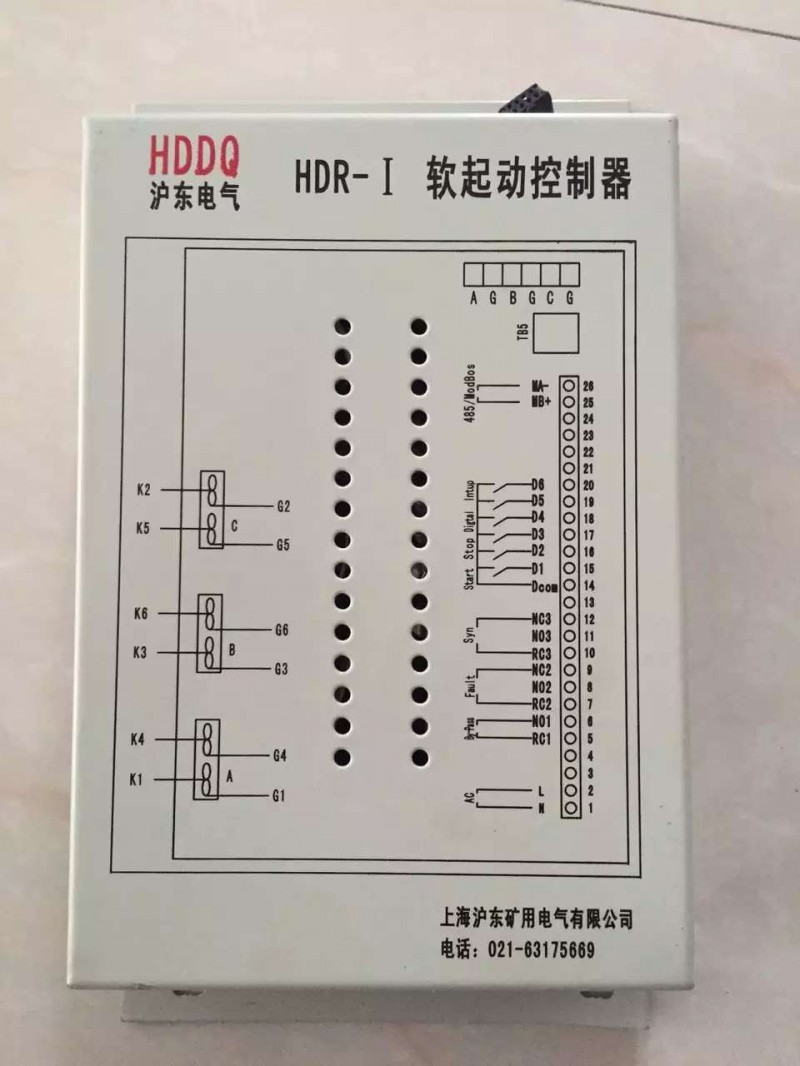

HDR-I软起动控制器

一、概述

随着煤炭生产机械化、自动化程度的不断提高，长距离、大运量、高速度的皮带运输机、刮板机日益增多，因此，解决皮带机、刮板机的软起动，是矿井运输、安全生产、延长设备寿命的关键问题。

1、产品特点

矿用隔爆兼本质安全型交流真空软起动器（以下简称软起动器）是机电一体化的新技术产品，是一种具有软起动器功能的真空电磁起动器。该产品适用于交流380V、660V、1140V的电压异步电动机重负荷软起动，在正常运转状态下对电机进行各种保护。它具有起动电流小，起动速度平稳可靠，保护功能齐全，起动过程胶带无振动，对电网冲击小等优点。还可以根据现场的实际工作情况调整，从而减小起动时皮带的张力，降低对皮带带强的要求，进而可以降低皮带机的投资，延长皮带的使用寿命。

该产品采用全中文显示、并具有漏电闭锁、断相、过压、欠压、过流、过载、三相不平衡、短路等保护功能，并能储存相应的故障信息，以及运行电流，电压故障等工作状态信息。

2、主要用途及适用范围

本起动器主要用于有环境的煤矿井下、露天煤矿、冶金矿山、港口码头、选煤厂、发电厂等对重负荷的运输设备实行软起动。

起动器可以就地、远距离起动、停止控制，额定电压为1140V、660V、380V，频率是50Hz，额定电流在50～400A范围内的三相异步电机，起动方式可以是软起动，也可以像普通的磁力起动器一样直接带负荷起动。机壳外有隔离换向开关手柄，可以对电机的转向进行选择，必要时也允许分断电动机。

3、规格

电压等级：1140V、660V、380V。

电流等级：400A以下。

4、型号的组成及代表意义

5、软起动器的防爆型式与标志为：矿用爆兼本质安全型

标志为：Exd［ib］I。

二、正常工作条件QJR智能化软启动控制板

1）海拔不起超过2000米；

2）周围环境温度为-5℃～＋40℃，相对湿度不大于95％（＋25℃时）；

3）在无剧烈振动、颠簸以及与水平面的安装倾斜度不超过15度的环境中；

4）在有甲烷和煤尘环境的煤矿井下；

5）在无足以破坏绝缘和腐蚀金属的气体和蒸气场所；

6）电网质量：

a.输入电压波形为正弦波；

b.输入电压幅值波动不超过额定值＋10％～－25％；

c.电源频率波动不超过额定值的±2％；

d.各项电压应对称，电网的负相序分量或零相序分量不超过正相序分量的5％；

7）污染等级：3级；

8）安装类别：Ⅲ类。

三、结构概述QJR智能化软启动控制板

软起动器由安装在撬形底架上的方形隔爆外壳和芯架小车组成

隔爆外壳分上、下腔两部分。上腔为接线腔，下腔为主腔，起动器的输出电缆和控制电缆的连接分别采用压盘式和压紧螺姆式引入装置。

软起动器的箱体侧面装有急停按钮和隔离换相开关操作手柄并设有机械联锁机构，保证当隔离换相开关闭合时，不能打开箱门，而当箱门打开时，用正常的操作方法不能使隔离开关闭合。

软起动器的组成电器元件（真空接触器、隔离换相开关、变压器、电流互感器、熔断器、中间继电器、阻容吸收器、智能控制保护器、显示器、控制按钮、可控硅组件、JYB漏电闭锁保护组件等）均安装在芯架小车上，前门打开后，芯架小车可沿导轨拉出，以方便安装和维修，芯架小车与箱体的电连接采用导电带联接方式。

接线腔有六个接线柱，X1、X2、X3为电源进线接线柱，D1、D2、D3为负荷接线柱，另外还有二个七芯接线柱用来接远控信号，接线腔为隔爆兼本质接线腔。

四、主要特点、性能及技术参数QJR智能化软启动控制板

1、主要特点

1）起动方式：具有限流、电压斜坡、突跳+限流、突跳+电压、电流斜坡、双闭环多种模式：

2）具备短路、过载、缺相、漏电闭锁、控制器故障、旁路失败、通讯错误、皮带打滑等保护功能；

3）操作简单，六个按键可以完成参数设定、故障复位、帮助查看等功能；

4）全中文显示，内有参数说明，参数调整设置简单、直观；

5）维护方便，芯体可以方便的抽出壳体，采用模块化结构。

2、主要性能

1）额定电压：1140V、660V、380V；

2）额定电流：50～400A；

3）接通分断能力：接通4000A、分断3200A；

4）极限分断能力：4500A；

5）机械寿命：100万次；电寿命（AC4）：3万次；

6）隔离换相开关分断能力：1200A；

7）工作中系统提供:短路、过载、断相、皮带打滑、过压、欠压、旁路失败、漏电闭锁等保护功能；

8）当主电路对地绝缘电阻小于40KΩ（1140V）、22KΩ（660V）、10KΩ（380V）时，起动器应能实现主电路漏电闭锁；当主电路对地绝缘电阻上升到规定动作值1.5倍时，应解除主电路漏电闭锁；

9）当电源电压为额定值的75％～110％时，起动器能可靠工作；

10）起动器本安电路和连接外部控制电缆应不大于300m，电缆分布电感应小于1mH/km。分布电容应小于0.1μF/km；

11）防爆型式：矿用隔爆兼本质安全，隔爆标志Exd[ib]I；

12）工作制：软起断续；

13）冷却方式：自然冷却。

3、主要技术参

1) 起动时间：0～60秒可调；

2）起动方式：限流、电压斜坡、突跳+限流、突跳+电压、电流斜坡、双闭环多种模式；

3）额定电压：1140V、660V、380V选择；

4）起动初始电压：30％～70％额定电压可调；

5）额定电流：50～400A可调；

6）起动过载倍数：1.0～6.0可调；

7）软起动器过热保护：温度升至80℃±5℃时过热保护动作，当温度降到55℃时（最低），

热保护解除；

8）输入缺相保护滞后时间：＜3秒；

9）输出缺相保护滞后时间：＜3秒；

10）三相不平衡保护滞后时间：＜3秒。以各相电流偏差大于50％±10％作为基准，当负载电流低于软起动器标称额定值的30％时，判定基准偏差将增大；

11）起动过流保护时间：持续大于设置项F7工作电流5倍时的保护时间见表1；

12）运行过载保护时间：以设置项F7工作电流为基准作反时限热保护；

13）电源电压保护滞后时间：当电源电压高于极限值40％时，保护动作时间＜0.5秒，否则低于设定值时保护动作时间＜0.3秒；

14）负载短路保护滞后时间：＜0.1秒，电流为软起动器标称额定电流的10倍以上。本保护不能替代熔断式短路保护装置；

15）电机欠载保护：电流范围为电机额定电流的10％～90％，保护动作延时为5～90秒；

以上时间参数是从检测到有效信号开始到发出脱扣保护指令为止，参数仅供参考；

16）为了适应不同的应用场合，起动器高有五个保护级别：分别为0：初级、1：轻载、2：标准、3：重载、4：高级，由设置项FC设定，其中：

a.初级保护禁止了外接瞬停端子功能，同时仅保留了过热、短路和主回路故障保护，适用于需无条件紧急起动的场合，如消防系统等；

b.轻载、标准、重载三个保护级别具备完全的保护功能，区别在于电机过载热保护时间曲线不同。其电机热保护时间参数见表1；

c.高级保护在起动时的保护标准更为严格，其他保护功能参数与标准保护设置相同。

按设置项FC设定的不同保护级别及热保护级别及热保护时间见表1。
