旋风除尘器的分类及除尘效率

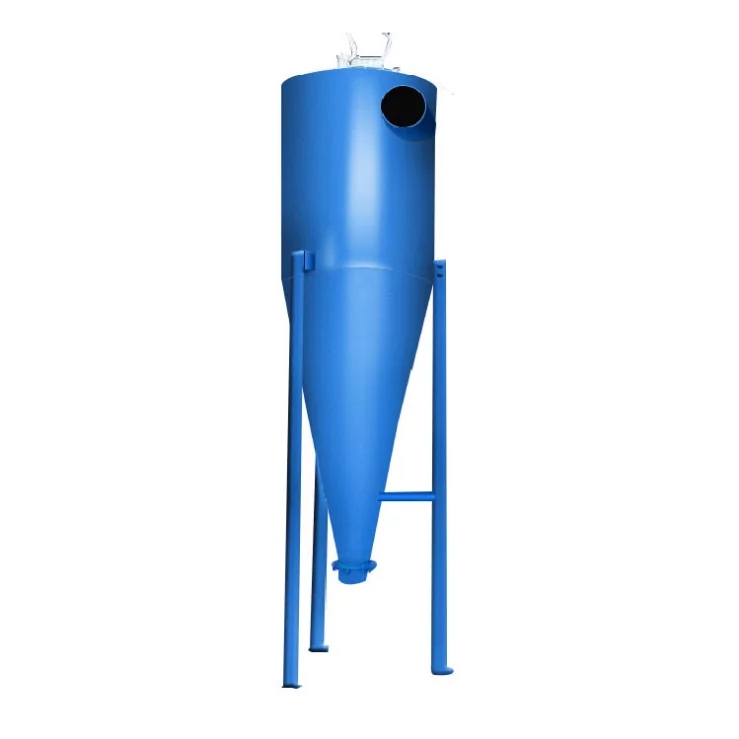

旋风除尘器 是由进气管、排气管、圆筒体、圆锥体和灰斗组成。旋风除尘器结构简单，易于制造、安装和维护管理，设备投资和操作费用都较低，已广泛用于从气流中分离固体和液体粒子，或从液体中分离固体粒子。在普通操作条件下，作用于粒子上的离心力是重力的5~2500倍，所以旋风除尘器的效率显著高于重力沉降室。利用这一个原理基础成功研究出了一款除尘效率为百分之九十以上的旋风除尘装置。它适用于非黏性及非纤维性粉尘的去除，大多用来去除5μm以上的粒子，并联的多管旋风除尘器装置对3μm的粒子也具有80~85%的除尘效率。选用耐高温、耐磨蚀和腐蚀的特种金属或陶瓷材料构造的旋风除尘器，可在温度高达1000℃，压力达500×105Pa的条件下操作。从技术、经济诸方面考虑旋风除尘器压力损失控制范围一般为500~2000Pa。因此，它属于中效除尘器，且可用于高温烟气的净化，是应用广泛的一种除尘器，多应用于锅炉烟气除尘、多级除尘及预除尘。它的主要缺点是对细小尘粒(<5μm)的去除效率较低。





旋风除尘器加设旁路后其工作原理是含尘气体从进口处切向进入，气流在获得旋转运动的同时，气流上、下分开形成双旋蜗运动，粉尘在双旋蜗分界处产生强烈的分离作用，较粗的粉尘颗粒随下旋蜗气流分离至外壁，其中部分粉尘由旁路分离室中部洞口引出，余下的粉尘由向下气流带人灰斗。上旋蜗气流对细颗粒粉尘有聚集作用，从而提高除尘效率。这部分较细的粉尘颗粒，由上旋蜗气流带向上部，在顶盖下形成强烈旋转的上粉尘环，并与上旋蜗气流一起进入旁路分离室上部洞口，经回风口引入锥体内与内部气流汇合，净化后的气体由排气管排出，分离出的粉尘进入料斗。



含尘气体从设备顶部进风口进入设备后，以高速经过旋风分离器，使含尘气体沿轴线调整螺旋向下旋转，利用离心力，除掉较粗颗粒的粉尘，有效地控制了进入电场的初始含尘浓度。然后，气体经下灰斗进入电场工作，由于下灰斗截面积大于内管截积数倍，根据旋转矩不变原理，径向风速和轴向风速急剧降低产生零速界面而使内管中的重颗粒粉尘沉降于下灰斗内，降低了进入电场的粉尘浓度，低浓度含尘气体经电收尘而凝聚在阴阳极板上，经清灰振打而将收集的粉尘由锁风排灰装置输送走。为了防止内管旋风和电场极板振打后在下灰斗内形成的二次扬尘，特在下灰斗中设置了隔离锥。







分类



①高效旋风除尘器，其筒体直径较小，用来分离较细的粉尘，除尘效率在95%以上;



②大流量旋风除尘器，筒体直径较大，用于处理很大的气体流量，其除尘效率为50-80%以上;



③通用型旋风除尘器，处理风量适中，因结构形式不同，除尘效率波动在70-85%之间，



④防爆型旋风除尘器，本身带有防爆阀，具有防爆功能。



根据结构形式，可分为长锥体、圆筒体、扩散式、旁路型。



按组合、安装情况分为内旋风除尘器、外旋风除尘器、立式与卧式以及单筒与多管旋风除尘器。



按气流导入情况，气流进入旋风除尘后的流路路线，以及带二次风的形式可概括地分为以下两种:



①切流反转式旋风除尘器



②轴流式旋风除尘器







使用范围水泥、化肥、等行业各种磨机，破碎点下料口，包装机及烘干机和各种相类似的分散源处理。
