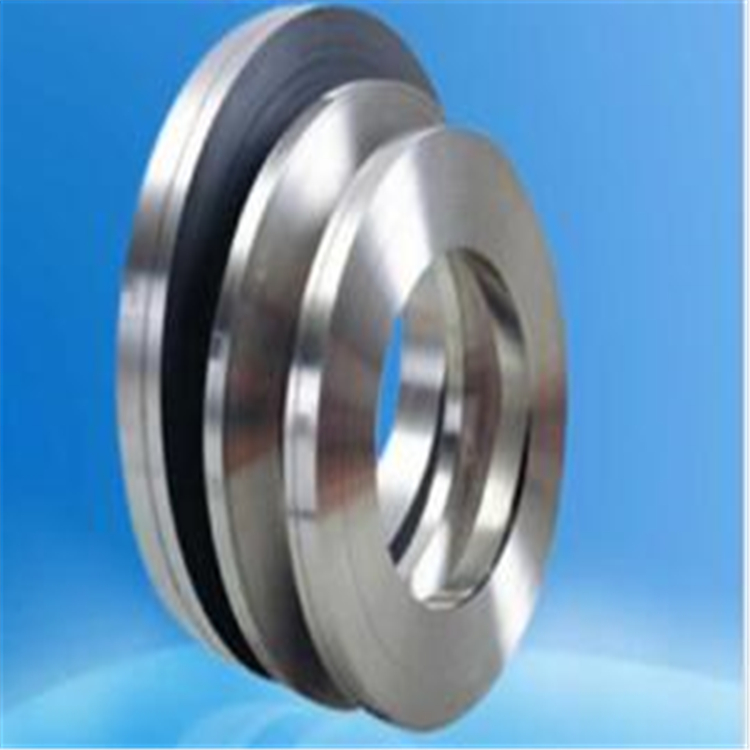

5J1580通用热双金属带1*5分条平整度好无毛刺

热双金属的定义和工作原理：

热双金属通过两种或更多种不同的金属或合金膨胀系数结合，其形状在变化的温度下变化。

1，双金属的活性侧要求较大的膨胀系数，高熔点和与被动侧相似的弹性模量。并且，活性面的原料有很多种选择，如耐腐蚀剂，镍铁锰，锰，纯镍，纯铁，黄铜，青铜，不锈钢等。常用的有Mn72Cu18Ni10，Ni22Cr3，Ni20Mn6，Ni18Cr11 ，Ni19Cr2，Ni25Cr8等

2，双金属的被动侧通常是低膨胀系数的铁镍。1896年，Guillaume发明了具有低膨胀系数的因瓦，在室温下仅约1.2×10-6 /℃。它为双金属开发奠定了基础。常用的是Ni36Fe，Ni39Fe，Ni40Fe，Ni42Fe，Ni45Fe和Ni50Fe。

3，为了在双金属之间获得不同的电阻率，我们通常在有源侧和无源侧之间放入较低电阻率的金属来影响电阻率，如纯镍，纯铜，锆 - 铜等。

使用说明：

1.在设计双金属元件时应考虑以下因素：

一个。元素的当前水平

湾 工作温度;

C。元件的好高温度;

d。位移和动力的要求;

即 空间约束;

F。工作条件等。

2.双金属类型和规格

一个。使用温度分类：低温，中温，高温。

湾 双金属类型，尺寸和形状取决于运动空间，位移，电流水平和释放力计算的值高敏感型，中敏型，低敏型。

C。符合计算结果进行安装测试。

1）应用温度范围略大于线性温度范围。在此范围内，具有自由变形的双金属不会呈现残余物

在超出该范围的情况下，双金属材料的膨胀系数将发生很大变化，从而降低双金属的灵敏度。但它仍然可以

这个温度通常低于材料的居里点，因为一旦达到居里点，材料结构和性能就会发生变化。

2）根据运动空间，位移，电流水平，跳闸力等，计算出双金属的类型，尺寸和形状。高灵敏度低电阻（大安培）StripShape中敏感中等电阻（Mediumampere）螺旋度低灵敏度高电阻（小安培）异构

产品规格：

1.按温度分类

1）高温

如果FPA223-70，FPA206-70，FPA258-70，FPA206-9等

2）中温如果FPA223-80，FPA206-78等

3）低温

如果是FPA721-110，FPA721-140等

2.热反应分类：

1）高灵敏度（柔韧性> 30×10-6 /℃）：FPA721系列

2）中等敏感（弯曲度范围为15~30×10-6 /℃）：

FPA 206系列，FPA 223系列等

 3）低灵敏度（柔韧性<15×10 -6 /℃）：FPA982-2，FPA258-60等。

3.抵抗分类：

抵抗性

1）低阻系列：FPA721-5，FPA982-2，FPA206-3，

FPA982-4等

2）中阻系列：FPA223-25，FPA223-35，FPA721-

20，FPA721-40等

3）高阻系列：FPA721-140，FPA721-110，FPA23-93，FPA223-110等。

●厚度：0.05-3.0mm

●宽度：1 - 150mm

●内径：300mm，350mm，400mm

●厚度公差

尺寸和公差

                                  （单位：mm）

主要技术指标：
