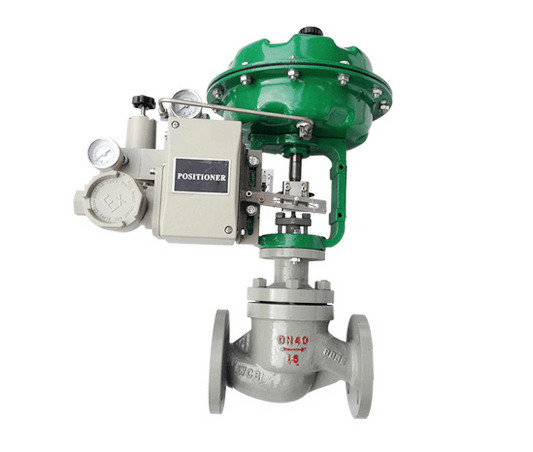

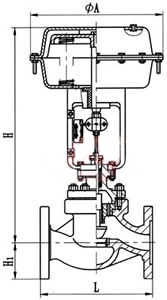

上海意威阀门有限公司专业ZJHP气动单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高度低、重量轻、装备简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。本产品操作稳定,具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛应用中取得高质量的控制效果。
产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。适用液体温度由-200℃至+560℃范围内多种档次。
主要零件材料
|
零件名称 |
材料 |
温度范围 |
|
阀体上阀盖 |
HT200 |
-20～200℃ |
|
WCB |
-40～450℃ |
|
|
ZG1Cr18Ni9Ti |
-250～550℃ |
|
|
ZG0Cr18Ni12Mo2Ti |
-250～550℃ |
|
|
阀芯、阀座 |
1Cr18Ni9 |
-250～550℃ |
|
0Cr18Ni12Mo2Ti |
-250～550℃ |
|
|
填 料 |
聚四氟乙烯 |
-40～200℃ |
|
膜 片 |
丁晴橡胶夹增强涤沦织物 |
|
|
压缩弹簧 |
60Si2Mn |
|
|
膜 盖 |
A3 |
|
主要技术参数和性能指标
1、调节机构主要技术参数
|
公称通径mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||||||||
|
阀座直径mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||
|
额定流量 |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
||
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
1440 |
|||
|
公称压力MPa |
0.6 1.6 4.0 6.4 |
||||||||||||||||||
|
行程mm |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||||||
|
流量特性 |
直线、等百分比、快开型 |
||||||||||||||||||
|
介质温度℃ |
-15～200(常温型)、-40～+250、-40～+450(中温型)、-100～+200(低温型) |
||||||||||||||||||
|
法兰尺寸 |
铸铁法兰尺寸按JB78、铸钢法兰尺寸按JB79 |
||||||||||||||||||
|
法兰形式 |
法兰密封面形式按JB77,其中铸铁法兰按光滑式,铸钢法兰按凹式 |
||||||||||||||||||
|
阀体 材质 |
PN |
0.6,1.6 |
HT200、WCB(ZG230-450) |
||||||||||||||||
|
4.0,6.4 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
||||||||||||||||||
|
阀芯材质 |
1Cr18Ni9、0Cr18Ni12Mo2Ti |
||||||||||||||||||
|
上阀盖形式 |
普通式(常温型)、热片式(中温型)、低温型 |
||||||||||||||||||
|
可调比R |
50:1 |
||||||||||||||||||
|
气源接头 |
M16×1.5 |
||||||||||||||||||
注：可为用户提供ANSI、JIS法兰的产品,结构长度也可按用户需要确定。
2、执行机构主要技术参数
|
型号 |
ZHA-22 |
ZHA-23 |
ZHB-34 |
ZHA-45 |
ZHA-56 |
|
有效面积cm2 |
350 |
350 |
560 |
900 |
1600 |
|
行程mm |
16 |
25 |
40 |
60 |
100 |
|
弹簧范围KPa |
20～100(标准):40～200; |
||||
3、性能指标
|
项目 |
指标值 |
项目 |
指标值 |
||||
|
基本误差% |
不带定位器 |
±5.0 |
始终点 |
气关 |
不带定位器 |
始点 |
±5.0 |
|
带定位器 |
±1.0 |
终点 |
±2.5 |
||||
|
回差% |
不带定位器 |
≤3.0 |
带定位器 |
始点 |
±1.0 |
||
|
终点 |
±1.0 |
||||||
|
带定位器 |
≤1.0 |
气开 |
不带定位器 |
始点 |
±2.5 |
||
|
终点 |
±5.0 |
||||||
|
死区% |
不带定位器 |
≤3.0 |
带定位器 |
始点 |
±1.0 |
||
|
终点 |
±1.0 |
||||||
|
带定位器 |
≤0.4 |
允许泄漏量L/h |
1×10-4×阀额定容量 |
||||
|
额定行程偏差% |
±2.5 |
||||||
注：本产品执行GB/T4213-92国家标准。
