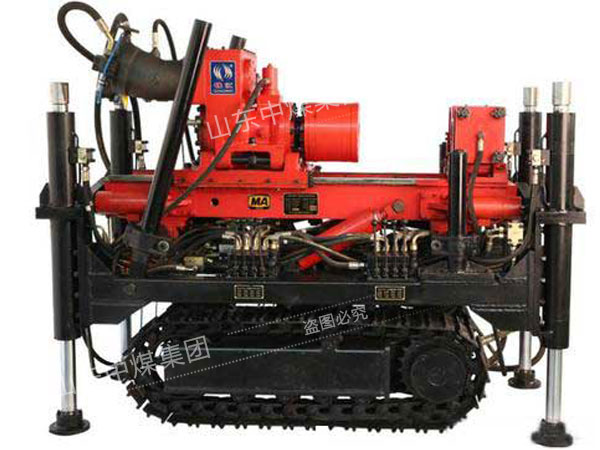

山东中煤 ZDY15000LD型履带式全液压坑道钻机

DY15000LD型履带式全液压坑道钻机特点

钻机回转系统和给进系统分别配套设计快、慢两档操作模式，满足正常钻进、复合钻进、钻孔方位调节等多种施工要求，并可实现钻孔方位的精确调整，同时针对快慢两档的回转系统单独设置转矩限制模块，增强了钻机分别进行回转钻进和定向钻进的功能适应性，并起到安全保护的作用。

钻机液压系统采用负载敏感和恒功率控制技术，具有显著节能的特点，同时具备可靠性高、操作性好的优点。

钻机自带水泵流量监测仪，集中布置于操纵台上方，并配备水泵截流和卸荷控制阀，便于施钻人员集中操作。液压系统设置有多种保护功能，具有定向钻进回转自锁保护、定向钻进与回转钻进转矩限制、防止误操作功能保护等功能回路，与现有煤矿井下全液压坑道钻机相比，该机液压系统保护回路多，功能完善，操纵方便，可靠性高可有效提高钻机工作效率。

采用三泵系统分别独立工作，回转参数与给进参数可以独立调节，配套使用恒功率控制、负载敏感和恒压变量控制方式，有效降低钻机工作时的能耗。给进机身导轨采用可更换的耐磨钢结构，延长了拖板衬板使用寿命，钻机维护方便。

ZDY15000LD型履带式全液压坑道钻机用途

ZDY15000LD型履带式全液压坑道钻机是一款整体式大功率深孔定向钻机，适用孔底马达定向钻进、孔口回转钻进以及复合钻进等多种施工工艺。可用于煤矿瓦斯抽采钻孔施工，也可用于井下探放水、地质构造和煤层厚度探测、煤层注水、顶底板注浆等各类高精度定向钻孔的施工。尤其是大直径高位孔的施工方面，具有突出优势。动力头主轴采用φ135mm大通孔结构，能够进行大角度钻进施工，并可配套使用多种规格的普通钻杆、通缆钻杆、螺旋钻杆和打捞钻具。

ZDY15000LD型履带式全液压坑道钻机技术参数
