履带式全液压坑道钻机 ZDY4000L

ZDY4000L型煤矿用履带式全液压坑道钻机是一种低转让速大转矩、适于大直径中深孔钻进的履带自行全液压动力头式坑道钻机。该钻机具有技术性能先进、工艺适应性强、安全可靠、移动搬迁方便等优点，主要适用于煤矿井下大直径中深瓦斯抽放及其它工程孔的施工。

二、全液压钻机型号含义

Z代表钻机，D代表动力头式，Y代表液压传动，数字代表最大额定转矩N.m，L代表履带式。

三、全液压钻机产品结构

ZDY4000L型煤矿用坑道钻机采用整体式布置，全机由主机、泵站、操纵台和履带车体四大部分，各部分之间用软管连接，结构紧凑，便于搬迁运输，在运输条件较差的地区。

四、全液压钻机产品特点

1、主机、泵站、操纵台三大件集中布置在自行式履带车体上，搬迁方便；

2、卡盘和夹持器相配合，可实现钻具拧卸机械化，减轻工人劳动强度。钻机上设置多种联动功能，可提高工作效率；

3、给进与起拔钻具能力大，提高了钻机处理卡钻事故的能力；

4、采用双泵系统，回转参数与给进参数可独立调节。变量泵油和变量油马达组合，转速和转矩可在较大范围内无级调整，提高了钻机的适应能力；

5、回转器主轴为通孔结构，钻杆长度不受钻机给进行程限制。取出夹持器卡瓦，可扩大通孔直径，便于起下粗径钻具；

6、液压元件采用进口或国产先进定型产品，性能稳定，通用性强，质量可靠；

7、通过操纵台进行集中操作，人员可远离孔口一定距离，有利于人身安全；

六、全液压钻机产品展示

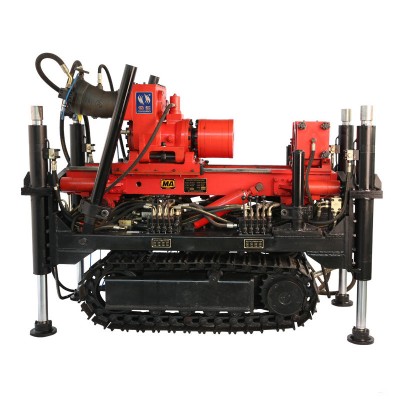

钻机主机

主机由回转器、夹持器、给进装置、机架组成，各部分之间装拆方便。

泵站

泵站是钻机的动力源。由防爆电动机、主油泵、副油泵、油箱、冷却器、滤油器、底座等部件组成。电动机通过弹性联轴器带动油泵工作，从油箱吸油并排出高压油，经操纵台驱动钻 机的各执行机构工作。

操作台

操作台是钻机的控制装置。由各种控制阀、压力表和管件组成。钻机的回转、进给、起拔与卡盘、夹持器的联动功能是靠操纵台上的阀类组合实现的。
