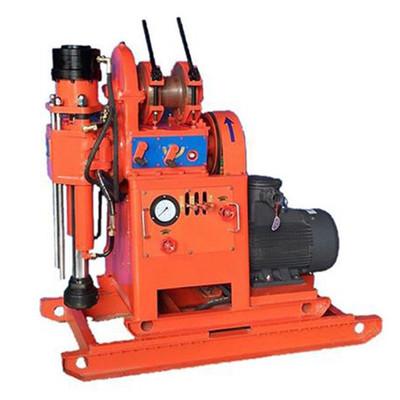

ZLJ 探水钻机主要用于矿井内部，供钻探０～３６０度的探放水孔，地质构造孔，灭火孔，抽放瓦斯及其他用途的工程用孔。也可以在地面钻地质钻探孔以及其他工程用孔。也可以在地面钻地质钻探孔及其他用途的孔，铁矿用于钻探山石，以便利于开采矿石。
|
|
ZLJ-200 |
ZLJ-250 |
ZLJ-350 |
ZLJ-400 |
ZLJ-700 |
|
|
立轴额定输出转矩(N˙m) |
200 |
250 |
350 |
400 |
700 |
|
|
使用钻杆 |
(mm) |
φ42 |
φ33.5/42 |
φ33.5/42 |
φ42 |
φ42/50 |
|
钻孔深度 |
φ33.5 钻杆（m ） |
50 |
100 |
200 |
200 |
300 |
|
φ42 钻杆（m ） |
|
75 |
150 |
|
300 |
|
|
钻孔直径 |
开孔(mm) |
φ89 |
φ89 |
φ89 |
φ108 |
φ108 |
|
终孔(mm) |
≥φ50 |
≥φ50 |
≥φ50 |
≥φ76 |
≥φ76 |
|
|
立轴通径 |
× |
φ44 |
φ44 |
φ44 |
φ44 |
φ54 |
|
立轴转数 |
(rp/m) |
112/ 192/ 350 |
120/ 205/ 363 |
120/ 214/ 375 |
115/ 205/ 360 |
115/ 205/ 360 |
|
立轴行程 |
(mm) |
400 |
400 |
400 |
400 |
400 |
|
额定起拔力 |
(kN) |
22 (7MPa 时) |
12 (7MPa 时) |
12 (7MPa 时) |
30 (7MPa 时) |
50 (10MPa 时) |
|
额定推动力 |
(kN) |
16 (7MPa 时) |
9 (7MPa 时) |
9 (7MPa 时) |
20 (7MPa 时) |
30 (10MPa 时) |
|
钻孔角度范围 |
） |
0~3600 |
0~3600 |
0~3600 |
0~3600 |
0~3600 |
|
绞车提升能力 |
(kN) |
|
7.35/ 5.88/ 3.28 |
8.7/ 4.74/ 2.69 |
15/ 8/ 4.5 |
20/ 11/ 6.4 |
|
绞车单绳层提升速度 |
(m/s) |
|
0.22/ 0.374/ 0.672 |
0.25/ 0.45/ 0.79 |
0.25/ 0.45/ 0.79 |
0.26/ 0.46/ 0.81 |
|
卷筒容绳量 |
(m) |
|
26.8 |
30 |
30 |
40 |
|
使用钢丝绳直径 |
(mm) |
|
φ8.8 |
φ11 |
φ11 |
φ11 |
|
弹簧卡盘使用压力 |
（MPa ） |
6 |
6 |
6 |
6.5 |
10 |
|
弹簧卡盘夹紧力 |
(kN) |
30 |
30 |
30 |
35 |
50 |
|
使用油泵型号 |
|
YBC- 12/80 |
YBC- 12/80 |
YBC- 12/80 |
YBC- 16/160 |
YBC- 16/160 |
|
油泵额定压力 |
（MPa ） |
8 |
8 |
8 |
16 |
16 |
|
油泵额定流量 |
(L/min) |
12 |
12 |
12 |
16 |
16 |
|
电机 |
型号 |
YBK2-112M-4 |
YBK2-132S-4 |
YBK2-132M-4 |
YBK2-160M-4 |
|
|
功率(kW) |
4 |
4 |
5.5 |
7.5 |
11 |
|
|
转速(r/min) |
1440 |
1440 |
1440 |
1450 |
1460 |
|
|
额定电压（V ） |
380/660 |
380/660 |
380/660 |
380/660 |
380/660 |
|
|
额定电流（A ） |
8.8/5.1 |
8.8/5.1 |
11.6/6.7 |
15.4/8.8 |
26.6/13.1 |
|
|
质量 |
(kg) |
380 |
480 |
500 |
615 |
800 |
|
外形尺寸 |
(mm) |
1036× 550× 1150 |
1230× 600× 1185 |
1250× 640× 1265 |
1250× 640× 1265 |
1480× 680× 1290 |
