使用说明：

温湿度环境监控POE供电网口传感器

H-TJRJ45网络温湿度传感器/变送器

机房环境监控用以太网（RJ45）温湿度传感器

目录：

一、以太网温湿度传感器/变送器支持的协议及信号输出

二、以太网温湿度传感器定义

三、以太网温湿度传感器功能

四、以太网温湿度传感器的应用

五、以太网温湿度传感器的特色

六、产品测量范围及精度

七、菜单功能表

八、其他技术参数

九、安装线路

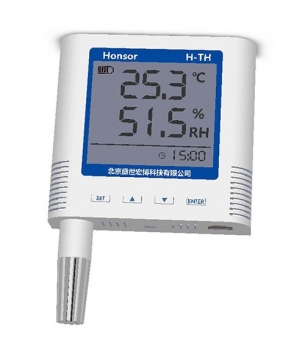

十、产品图片



一、以太网温湿度变送器支持的协议及信号输出：

支持标准协议modbus TCP Server、TCP Client,、UDP、多种工作模式协议！标准RJ45信号输出。

二、以太网温湿度变送器定义：

温度变送器采用热电偶、热电阻作为测温元件，从测温元件输出信号送到变送器模块，经过稳压滤波、运算放大、非线性校正、V/I转换、恒流及反向保护等电路处理后，转换成与温度成线性关系的4~20mA电流信号0-5V/0-10V电压信号，RS485/RS232/RJ45数字信号输出。

三、以太网温湿度变送器功能：

将物理测量信号或普通电信号转换为标准电信号输出或能够以通讯协议方式输出的设备。温度变送器是将温度变量转换为可传送的标准化输出信号的仪表，主要用于工业过程温度参数的测量和控制。电流变送器是将被测主回路交流电流转换成恒流环标准信号，连续输送到接收装置。

四、以太网温湿度变送器应用：

石油、智能楼宇、厂房车间、仓库、药库、图书馆、博物馆、实验室、办公室、通风管道、大棚、化工、化纤;纺织、橡胶、建材;电力、冶金、医药;食品等工业领域现场测温过程控制别适用于计算机测控系统,也可与仪表配套使用.（适合大型机房和分散式机房领域—

机房环境监控用以太网（RJ45）温湿度传感器.)

北京厂家机房（RJ45）网口温湿度传感器​



五、以太网温湿度变送器：

RJ45网络接口、10/100M 自适应

支持TCP Server、TCP Client,、UDP协议

支持POE交换机供电（功能同POE供电摄像头）

LCD大屏显示设计，大方美观。

瑞士进口二代高精度探头。

密码保护功能，防止非工作人员误操作。

摄氏度华氏度可切换，全球通用。

自带露点显示。

六、产品测量范围及精度：

温度测量范围：-40-80℃，    测量精度：&plu筛分机n;0.3℃（高精度）

湿度测量范围：0-100%RH    测量精度：&plu筛分机n;0.8RH%（高精度）



七、菜单功能表

页码	设置项目	说  明	页码	设置项目	说  明
P:01	通讯地址	1-247	P:14	湿度缓冲值	默认1rh%，防继电器抖动用
P:02	温度单位	C：摄氏度；F：华氏度	P:15	日期设置	年、月、日
P:03	DO1用途	Ctrl：控制模式 Alar：告警模式	P:16	时间设置	时、分、秒
P:04	DO2用途		P:17	密码设置	0000-9999
P:05	DO1功能启用	0为停用 1为启用	P:18	记录周期设置	单位为分，1-180可设
P:06	DO2功能启用		P:19	网络协议类型	TCP Server, TCP Client, UDP,
P:07	DO1状态	OFF为常开，ON为常闭	P:20	自动IP	DHCP
P:08	DO2状态		P:21	本地IP	默认:192.168.0.88
P:09	高温上限值	高温告警值或温度上限值	P:22	子网掩码	默认:255.255.255.0
P:10	低温下限值	低温告警值或温度下限值	P:23	网关	默认:192.168.0.1
P:11	高湿上限值	高湿告警值或湿度上限值	P:24	本地端口
P:12	低湿下限值	低湿告警值或湿度下限值	P:25	远程Server端口
P:13	温度缓冲值	默认0.1℃，防继电器抖动用	P:26	远程 Server IP

八、其他主要技术参数

额定电压	12VDC/标准POE交换机（增配）
测量范围	温度：-20℃~80℃ 湿度：0～100%rh
测量精度	温度：&plu筛分机n;0.3℃ 分辨率0.1℃ 湿度：&plu筛分机n;3%rh  分辨率0.1 rh
输出接口	RJ45
通讯协议	MODBUS
通讯地址	1-247,
工作模式	可选TCP Server、TCP Client,、UDP
功    耗	＜2W
开关量输出	可选1～2路开关量输出，默认无
数据记录	可选温湿度数据记录和事件记录，默认无
有效工作面积	10-20m2/只
安装方式	室内墙面安装，天花板吸顶安装
产品尺寸	90*95*29mm
