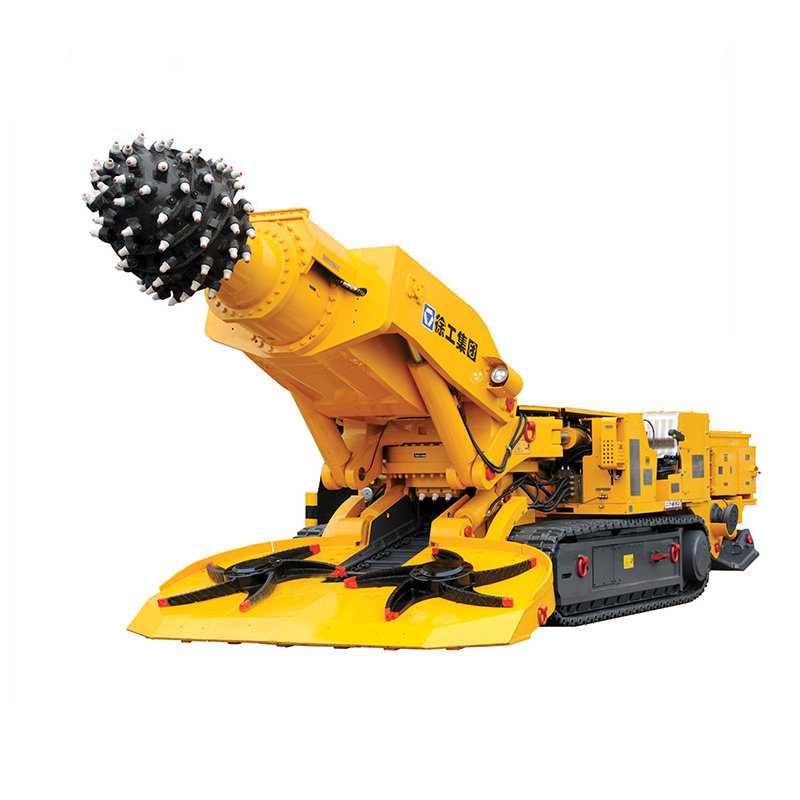

喷雾系统
EBZ320具有内外喷雾功能，高压内喷雾系统采用双道密封保护措施，新增文丘里喷嘴设计，除尘效果更佳。
切割机构
切割机构由切割头、切割臂、切割减速机、电机箱体及切割电机组成。切割头采用仿真技术优化设计，外形为圆锥台形结构，截齿采用凯南麦特或山特维克产品。布置合理，破岩能力强。
第一运输机
双摇杆随动机构实现运输机前溜槽与铲板后溜槽的平滑连接。驱动装置采用液压马达直接驱动链轮，实现物料运输。张紧装置采用油缸卡板张紧的结构，对刮板链的松紧程度进行调整。
行走机构
行走驱动系统采用国际知名品牌，有效地增大了设备的牵引力和爬坡能力。
润滑系统
润滑系统采用集中润滑，使定期润滑工作更便捷、更可靠。
技术参数：
项 目
参数
整机质量
120t
外形尺寸
长
13000mm
宽
铲板
3800mm
机身
3000mm
高
截割头水平放置最高点
2700mm
机身
2195mm
卧底深度
280mm
地隙
270mm
定位切割范围
高度
5700mm
宽度
7000mm
面积
39.9m2
龙门高度
400
最大/经济切割煤岩抗压强度
≤120/90MPa
爬坡能力
±18°
行走速度
0~6.3/10m/min
总功率
595KW
切割电机功率
320KW
泵站电机功率
200kW
供电电压
AC1140V
供电频率
50Hz
切割头转速
30.6r/min
履带外宽
2930mm
涨紧形式
油缸涨紧、卡板锁紧
喷雾水压
外喷雾水压≥1.5Mpa
内喷雾水压≥3Mpa
最大不可拆卸件尺寸
3.3×1.5×1.7(m)
最大不可拆卸件质量
10000kg
| 项 目 | 参数 | ||
|---|---|---|---|
| 整机质量 | 120t | ||
| 外形尺寸 | 长 | 13000mm | |
| 宽 | 铲板 | 3800mm | |
| 机身 | 3000mm | ||
| 高 | 截割头水平放置最高点 | 2700mm | |
| 机身 | 2195mm | ||
| 卧底深度 | 280mm | ||
| 地隙 | 270mm | ||
| 定位切割范围 | 高度 | 5700mm | |
| 宽度 | 7000mm | ||
| 面积 | 39.9m2 | ||
| 龙门高度 | 400 | ||
| 最大/经济切割煤岩抗压强度 | ≤120/90MPa | ||
| 爬坡能力 | ±18° | ||
| 行走速度 | 0~6.3/10m/min | ||
| 总功率 | 595KW | ||
| 切割电机功率 | 320KW | ||
| 泵站电机功率 | 200kW | ||
| 供电电压 | AC1140V | ||
| 供电频率 | 50Hz | ||
| 切割头转速 | 30.6r/min | ||
| 履带外宽 | 2930mm | ||
| 涨紧形式 | 油缸涨紧、卡板锁紧 | ||
| 喷雾水压 | 外喷雾水压≥1.5Mpa | ||
| 内喷雾水压≥3Mpa | |||
| 最大不可拆卸件尺寸 | 3.3×1.5×1.7(m) | ||
| 最大不可拆卸件质量 | 10000kg | ||
