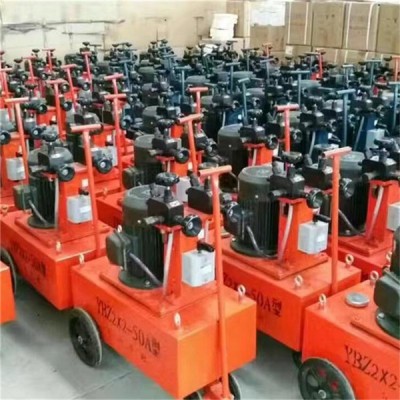

黑龙江哈尔滨预应力张拉电动油泵

ZB型系列电动高压泵的结构如图一所示，油路图见图二。现分述如下：

1、高压泵：

高压泵站为阀配流式轴向定量柱塞泵，5-7组柱塞付。电机直接带动泵轴旋转，由于斜盘的作用，柱塞沿柱塞套作上、下往复运动，油液经油阀排出，汇集成一起，进入油路系统。

2.控制阀：

控制阀由单向阀、安全阀、卸荷阀等组成。

将卸荷阀手柄顺时针板动，油液进入系统油路，待压力上升至额定压力后，安全阀打开，油液经溢流口回到油箱，压力不再上升。此时开闭电机，在外油路不泄漏的情况下，可实现停泵保压。将卸荷阀手柄逆时针板动，即可将压力降至为零。

3.换向阀：

换向阀为34SM型平面密封式转阀，将换向阀手柄按箭头所示板至A向，A口供油，板至B向，B口供油。可使油缸往返工作。
