旋风除尘器

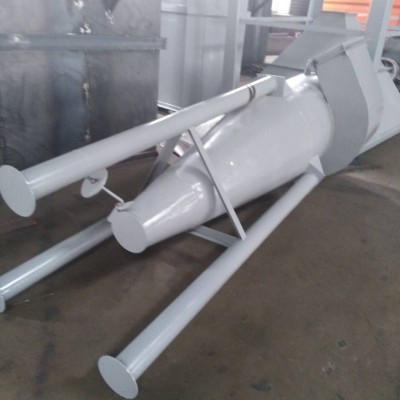

CLK扩散式旋风除尘器结构简单，易于制造，安装和维护管理,设备投资和操作费用都较低，已广泛用来从气流中分离固体和液体粒子，或从业体重分离固体粒子。在普通操作条件下，作用于粒子上的离心力是重力的5～2500倍，所以CLK扩散式旋风除尘器的效率显著高于重力沉降室。大多用来去除以上的粒子，并联的多管旋风除尘器装置对3μm的粒子也具有80～85%的除尘效率.选用，蚀和服饰的特种金属或陶瓷材料构造的旋风除尘器，可在温度高达1000℃，压力达500×105Pa的条件下操作。从技术，经济诸方面考虑旋风除尘器压力损失控制范围一般为500～2000Pa。旋风除尘器是除尘装置的一类，除沉机理是使含尘气流作旋动，借助于离心力降尘粒从气流中分离并捕集于器壁，再借助重力作用使尘粒落入灰斗。旋风除尘器于1885年开始使用，已发展成为多种型式。按其流进入方式，可分为切向进入式和轴向进入式两类。在相同压力损失下，后者能处理的气体约为前者的3倍，且气流分布均匀。普通旋风除尘器由简体，锥体和进，排气管等组成。

扩散式旋风除尘器的特点是锥体上小下大，底部有反射屏。具有，结构简单和压力损失适中等优点。适用于捕集干燥的、非纤维性的颗粒粉尘。

CLK扩散式旋风除尘器工作原理：

扩散式旋风除尘器工作原理是含尘气体经矩形进气管沿切向进入除尘器筒体，粉尘在离心力的作用下分离到器壁，并随气流向下旋动，大部分气流受反射屏的反射作用，旋转上升经排气管排出。小部分气流随粉尘经反射屏和锥体之间的环隙进入灰斗，进人灰斗的气体速度降低，由于惯性作用，粉尘落人灰斗内由卸灰阀排出。气体则经反射屏的透气孔上升至排气管排出。

CLK扩散式旋风除尘器结构特点：

扩散式旋风除尘器与一般旋风除尘器的区别有两点：一是具有呈倒锥体形状的锥体；二是在锥体的底部装有反射屏。倒锥体的作用是，它其有逐渐增大自锥体壁至锥体的距离，减小了含尘气体由锥体短路到排气管的可能性。反射屏的作用可使已经被分离的粉尘沿着锥体与反射屏之间的环缝落入灰斗，防止上升的净化气体重新把细微粉尘卷起带走，因而提高了除尘效率，当取消反射屏后除尘效率有明显下降，例如，在气速为21m/s，气体含尘浓度为50g/m3时，无反射屏的除尘效率仅81%～86%；采用60°反射屏时，除尘效率为93%～95%。反射屏的锥角一般采用60°，试验证明，它较45°锥角的反射屏有、压力损失低的优点。
