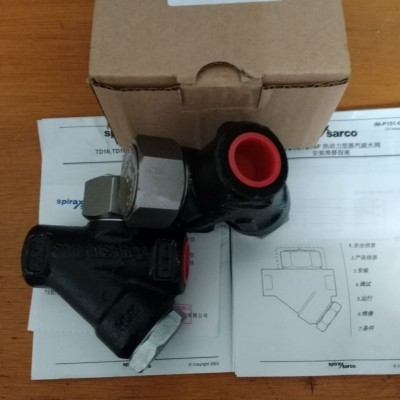

斯派莎克热动力圆盘式蒸汽疏水阀TD16/42

英国斯派莎克一级代理经销商上海意威阀门有限公司
结构特点：
1、热动力疏水阀具有简单可靠和高效的特点。
2、只有一个运动部件 - 硬化不锈钢碟片 - 排放方式为喷排式，关闭紧密。
3、可承受过热，水锤，腐蚀，冰冻和震动场合。
4、热动力疏水阀是蒸汽输送管道的首选疏水阀。

TD16热动力式疏水阀的优点：
1、热动力式疏水阀无需调整或改变内部件即可在整个工作范围内工作。
2、结构紧凑、简单、重量轻，就其尺寸而言排量大。
3、热动力式疏水阀可用于高压和过热蒸汽，抗水锤和震动，不锈钢结构可抗冷凝水腐蚀。
4、热动力式疏水阀不会被冰冻损坏，但当碟片处于垂直方向且直排大气时碟片边缘容易磨损。
5、由于碟片是唯一的运动部件，维护起来很方便，无需从管道上拆下疏水阀。
6、疏水阀开关时发出清脆的“咔嗒”声，可很容易监试疏水阀的工作状态。
主要用途：
本阀门门适用于蒸汽管路及蒸汽设备上，起到阻止蒸汽泄漏，排除凝结水的作用，从而达到节能和防止水锤现象及其有可能引起的故障。
工作原理：
进口TD16热动力疏水阀，SpiraxSarco热动力疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。
