调度绞车 JD-1.6调度绞车 矿用绞车

 调度绞车哪里找啊，山东中煤有了解没。自主研发实力强，品质耐用没新烦。JDM系列调车绞车适用于煤矿、选煤厂、电厂、冶金矿场、钢铁厂、水泥厂、港口等场所调度列车之用。JD-1.6调度绞车产品介绍

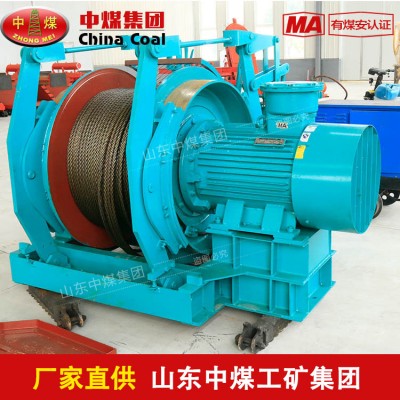

JD-1.6调度绞车供矿井在井下或在地面装载站调度编组矿车及在中间巷道与其他辅助搬运工作之用。本绞车采用隔爆电气设备，可用于煤尘及瓦斯的矿井。该绞车采用行星齿轮传动形式，具有结构紧凑、体积较小的特点，而且操纵简单。zmjt054

JD-1.6调度绞车型号意义

型号：JD-1.6调度绞车；

J——卷扬机型；

D——调度绞车；

1.6——外层钢丝绳静张力，16kN。

JD-1.6调度绞车组成及工作原理

JD-1.6调度绞车主要由卷筒及行星齿轮传动装置、刹车装置、电动机、底座组成。绞车的减速机构采用了两组内齿轮传动副和一组行星齿轮系，两组内齿轮副装在卷筒体内，电动机的轴端装有套管齿轮直接伸入卷筒内，在绞车内部各转动处均采用滚动轴承。

JD-1.6调度绞车技术参数

1、外层钢丝绳静张力：16kN

2、卷筒尺寸（直径?宽度）：φ310?400(mm)

3、外层钢丝绳绳速：1.399 m/s

4、钢丝绳直径：16mm

5、容绳量：400m

6、总减速比：32.5

7、电动机型号：YBJ25-4  功率：25kW  转速：1460r/min  电压：380/660v

8、外型尺寸（长?宽?高）：1435?1217?1242(mm)

9、绞车重量（不包括电动机）：1187kg （包括电动机）：1370kg。

 JDM系列调车绞车规格参数

型 号            JDM-14            2JDM-20

牵引力KN          140                  200

绳速 m/s        0.115             0.15

工作回绳        0.115             0.15

绳径 mm        26                  32

电动功率Kw     22                  30

外形尺寸mm2658*984*983 2270*2310*1300

机重 Kg         2580               5560

如果您需要更多产品介绍，请联系我们，山东中煤工矿物资集团有限公司，全天24小时竭诚为您服务期待您的来电。
