液压平轨器生产厂家

     YPG-1000型液压平轨器适用于铁路线路各型号钢轨接头处进行垂直方向校直,保证两根钢轨对接处的平直。本机具有结构简单、操作方便、使用安全、质量可靠等特点,适用于工务部门维修、大修及抢修作业。

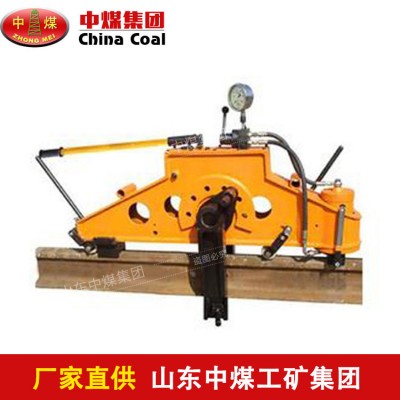

YPG-1000型液压平轨器结构:

工作原理:往复摆动手扳把,将作用力施加在待调直钢轨轨顶面,通过支架另一侧顶头及中间部位的吊钩,对钢轨进行校直,使柱塞泵工作(吸、压油),将高压油压入工作油缸内,活塞杆伸出,这样根据杠杆平衡原理,便可实现钢轨低接头进行校直目的。

基本结构:主要由1、手扳把2、柱塞泵 3、换向阀操纵手柄 4、换向阀 5、油箱 6、油缸 7、标尺 8、油缸顶头 9、塔形直梁 10、走行轮 11、吊钩 12、可调顶头 13、走行轮扳把等组成。

YPG-1000型液压平轨器参数:

1、大平轨力: 1100kN

2、额定平轨力: 1000kN

3、大工作压力: 52MPa

4、空载效率: 0.56

5、调整支点(顶块)变化范围: ±100mm

6、大操作力: 436kN
