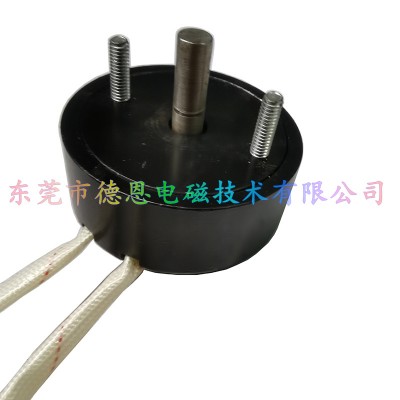

隐藏弹簧内置式推拉电磁铁DO2540S

尺寸: 主体尺寸外径25mm，长度40mm。工作电压：DC3-48V 行程：5-15毫米

激励线圈有电流时的情况

当给激励线圈通直流电时，电流便沿磁路产生磁通，磁路包含左右工作气隙，由永磁铁在左右工作气隙产生的磁通方向是相反的，因此通过其中一个工作气隙中的磁通增大，而通过另外一个工作气隙的磁通减小，动作衔铁组件沿磁通增大的方向运动

1.由左极限位置向右极限位置运动

当动衔铁组件处于左极限位置时，将激励线圈中通左方向电流，该电流产生的磁力线方向与永磁铁在固定衔铁左端的磁力线方向相反，与永久磁铁在固定衔铁右端的磁力线方向相同，因此左磁路中的磁通减小，固定衔铁左磁极对动衔铁组件的吸力减小，左磁路中的磁通增加，固定衔铁右磁极对衔铁组件的吸力增加。当电流增加到一定值时，动衔铁组件所受的合成吸力将使动衔铁组件向右运动。一旦动衔铁组件向右运动，动衔铁组件的左端与固定衔铁左磁极之间出现了空气间隙，左端的磁阻开始增大，右端的磁阻开始减小，静铁芯左磁极对动铁芯的吸力越来越小，右磁极对动铁芯的吸力越来越大，动铁芯向右运动的合力越来越大，动铁芯加速向右运动。这一过程持续到动铁芯右端与静铁芯的右磁极接触，运动过程结束。这时动铁芯重新被永磁铁吸合，处于稳定状态，当切断激励线圈的电流时，动铁芯的位置不会改变。

2.由右极限位置向左极限位置运动

当极化电磁铁处于右极限位置时，给线圈中通以与上述方向相反的直流电流，该过程与上述过程相反。动铁芯向左边运动，一直持续到动铁芯与左端与静铁芯的左磁极接触，运动过程结束，当切断控制线圈的电流时，动铁芯被永磁铁的作用牢靠吸持在左极限位置。

由上述可知，极化电磁铁姜电磁铁与永磁铁的相结合，由永磁铁实现两个极限位置的保持功能，通过给控制线圈通正向电流或反向电流来提供能量，使动铁芯从一个稳态过渡到另一个稳态位置，切换过程结束后，又由有磁铁实现位置保持功能。

柱形电磁铁有两种基本类型，拉式和推式，以便用于不同的用途选择。

拉式：通电后拉动物体往一个方向运动，断电后靠弹簧归位

推式：通电后推动物体往一个方向运动，断电后靠弹簧归位
