防水位移传感器 磁尺 液压缸传感器 磁尺

工作原理

磁致伸缩的检测机理基于传感器核心检测元件——磁致伸缩波导丝与游标磁环间的魏德曼效应。测量时，电子仓中的激励模块在敏感检测元件（波导丝）两端施加一查询脉冲，该脉冲以光速在波导丝周围形成周向安倍环形磁场，环形磁场与游标磁环的偏置永磁磁场发生耦合作用时，会在波导丝表面形成魏德曼效应扭转应力波，扭转波以声速由产生点向波导丝两端传播，传向末端的扭转波被阻尼器件吸收，传向激励端的信号则被检波装置接收，电子仓中的控制模块计算出查询脉冲与接收信号间的时间差，再乘以扭转应力波在波导材料中的传播速度（约2800m/s），即可计算出扭转波发生位置与测量基准点间的距离，也即游标磁环在该瞬时相对于测量基准点间的距离，从而实现对游标磁环位置的实时精确测量。

磁致伸缩线性位移/液位传感器的检测机理基于传感器核心检测元件磁致伸缩波导丝与游标磁环间的魏德曼效应。 测量时，电子仓中的激励模块在敏磁致伸缩线性位移/液位传感器的检测机理基于传感器核心检测元件—磁致伸缩波导丝与游标磁环间的魏德曼效应。  

测量时，电子仓中的激励模块在敏感检测元件（磁致伸缩波导丝）两端施加一查询脉冲，该脉冲以光速在波导丝周围形成周向安培环形磁场，该环形磁场与游标磁环的偏置永磁磁场发生耦合作用时，会在波导丝的表面形成魏德曼效应扭转应力波，扭转波以声速由产生点向波导丝的两端传播，传向末端的扭转波被阻尼器件吸收，传向激励端的信号则被检波装置接收，电子仓中的控制模块计算出查询脉冲与接收信号间的时间差，再乘以扭转应力波在波导材料中的传播速度（约2830m/s），即可计算出扭转波发生位置与测量基准点间的距离，也即游标磁环在该瞬时相对于测量基准点间的绝对距离，从而实现对游标磁环位置的实时精确测量

应用领域

可广泛应用于石油、化工、水利、制药、食品、饮料等行业的各种液罐的液位计量和控制，航天加油系统、汽车加油系统、柴油加油系统及各种液压罐、水文监测、水处理等。

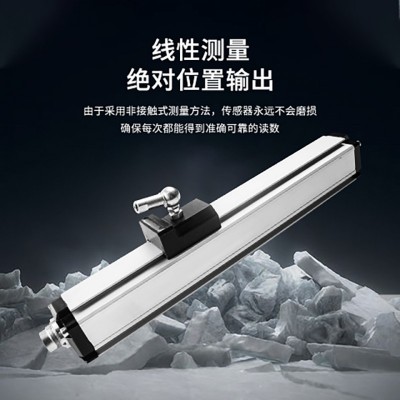

磁致伸缩位移传感器是根据磁致伸缩原理制造的高精度、长行程绝对位置测量的位移传感器。它采用内部非接触的测量方式，由于测量用的活动磁环和传感器自身并无直接接触，不至于被摩擦、磨损，因而其使用寿命长、环境适应能力强，可靠性高，安全性好，便于系统自动化工作，即使在恶劣的工业环境下(如容易受油溃、尘埃或其他的污染场合)，也能正常工作[01]。此外，它还能承受高温、高压和强振动，现已被广泛应用于机械位移的测量、控制中。它的行程可达3米或更长，标称精度为0.05% F·S，行程1米以上传感器精度可达0.02% F，S,重复性可达0.002% F·S，因此它在石油化工，航空航天、电力、水利等行业得到广泛的应用。
