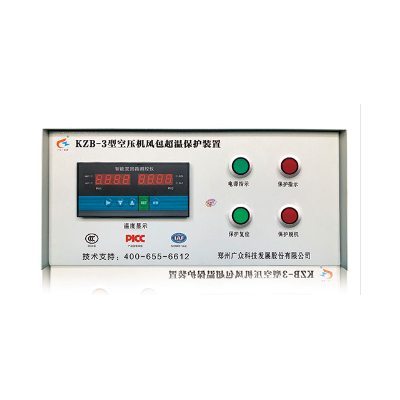

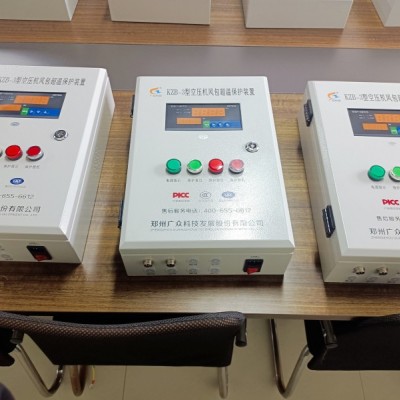

KZB-3空压机风包超温保护装置的标准配置

空压机风包超温保护能实现对保护装置的实验操作、脱机运行、控制策略、通道控制的操作。报警输出和保护输出采用分通道检测，实现临界报警和保护报警并自动停机;传感器通过连接器件实现和风包的无损连接，传输线缆采用高屏蔽率的屏蔽线缆，具有良好的抗干扰能力;线缆和主机连接采用防呆设计，能有效防错误的安装造成的设备损坏。

硬件组件

1. 温度传感器

类型：多数标配PT100铂电阻传感器（精度高、稳定性强）。

安装方式：螺纹式（如G1/2或M20×1.5接口）、法兰式或免焊接插入式（如KZB-3型）。

探头材质：不锈钢或耐高温合金，适应储气罐内部环境。

2. 控制单元

集成微处理器，支持温度采集、逻辑判断和控制输出。

标配继电器输出（如24V/380V），用于切断空压机电源或触发报警。

3. 显示面板

数显屏实时显示储气罐温度、设定值及工作状态（如KZB-3型支持0-150℃显示）。

按键或旋钮用于参数设置（如超温阈值、回差温度）。

核心功能

1. 实时温度监测

连续采集储气罐内温度，精度通常±1℃。

2. 超温保护

当温度超过设定阈值（如默认120℃，可调范围0-150℃），立即触发保护动作：

切断空压机控制回路（如急停信号）；

输出无源触点信号（供外部系统联动）。

3. 报警功能

标配声光报警（蜂鸣器+LED灯），部分型号支持远程报警信号输出。

4. 参数记忆与校准

断电后保存设定参数，支持手动校准零点和量程。

安装附件

1. 传感器安装套件

包括密封胶（如生料带）、锁紧螺母、安装支架等。

免焊接设计的装置可能附带钻孔工具或卡套。

2. 接线端子与线缆

标配屏蔽电缆，用于传感器与控制单元的连接。

部分型号提供端子排，便于现场接线。
